クロスファイヤーキッズ ブレーキケーブル交換

Lastmod:

子供用自転車クロスファイヤーキッズのブレーキケーブルを交換しました。

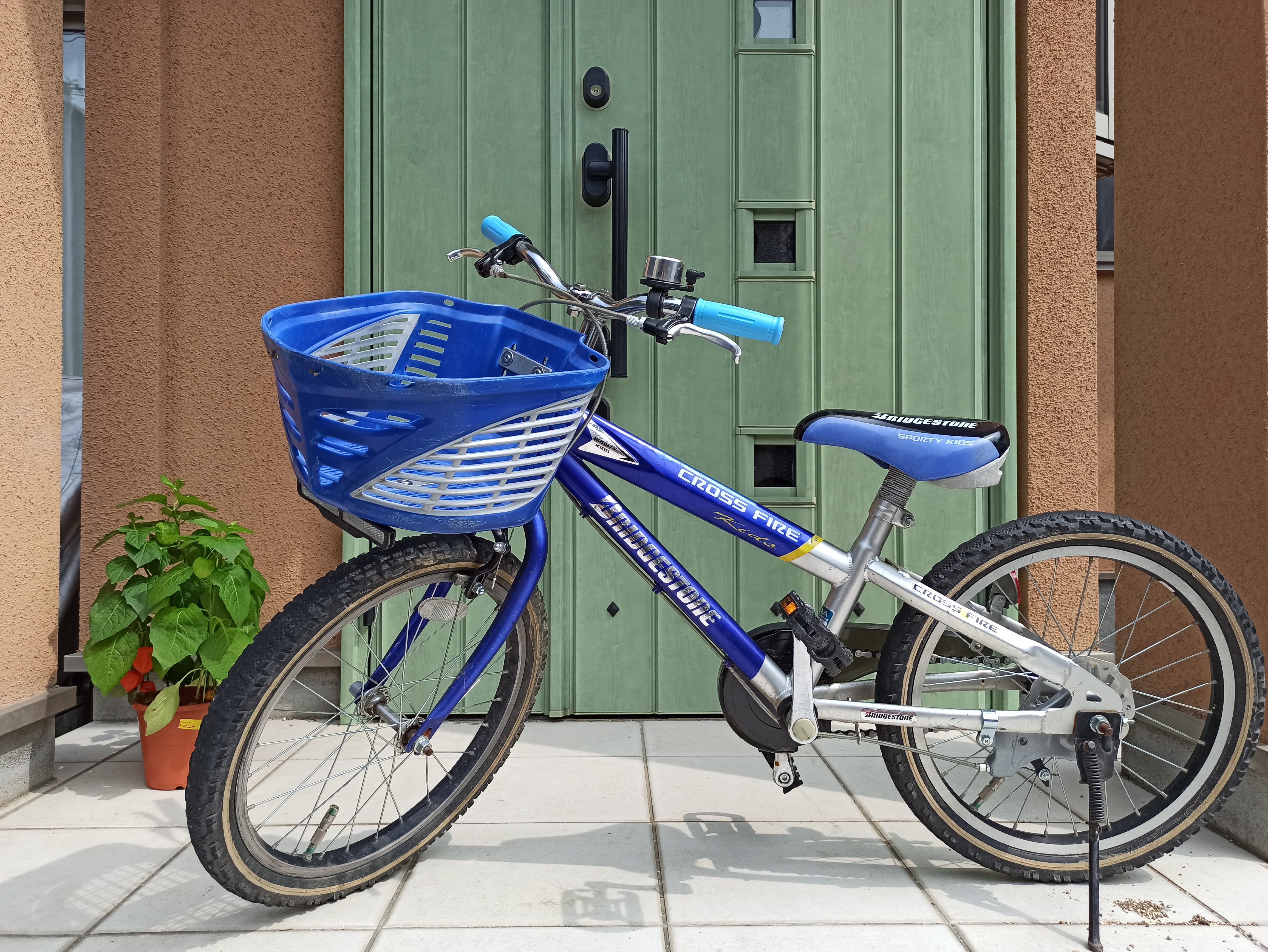

交換前の状態です。シルバーのアウターケーブルです。

ブレーキケーブル交換前のクロスファイヤーキッズ

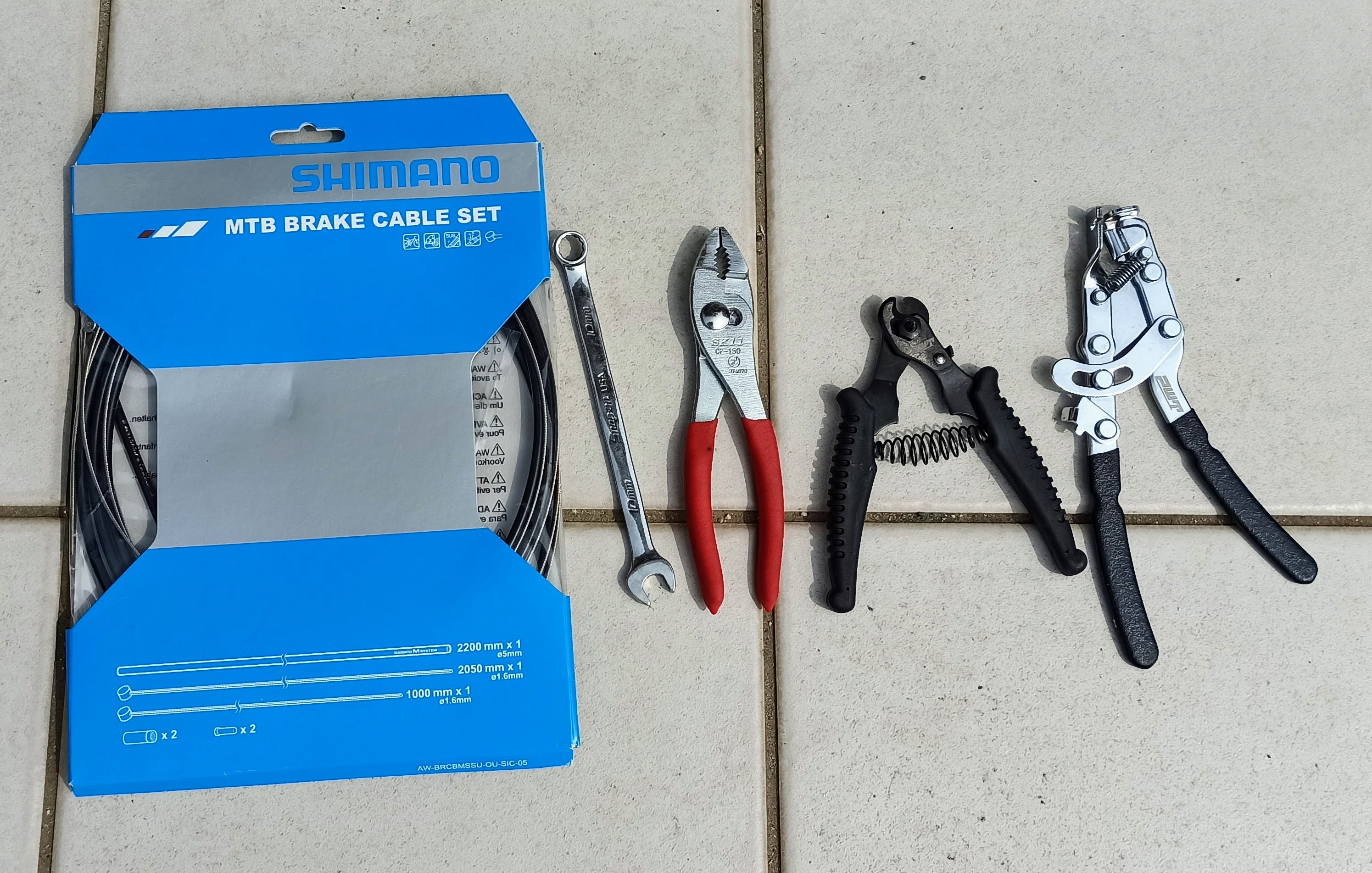

用意するもの

ブレーキケーブルと交換に必要な工具類
  • MTBブレーキケーブルセット(シマノ)
  • コンビネーションレンチ 10mm
  • プライヤー
  • ケーブルカッター (PWT)
  • ケーブル引っ張るツール (PWT)
  • シリコンオイルスプレー

ケーブルセットはアウターケーブルとワイヤー、小物が前後分入っています。ロード用はタイコの形状が異なるのでMTB用を購入しました。ロード用でもワイヤー両側にロード用/MTB用とタイコが2つ付いているのもあります。アウターケーブルは様々なカラーを選べますが今回はブラックにしてみました。

ブレーキケーブルを外す

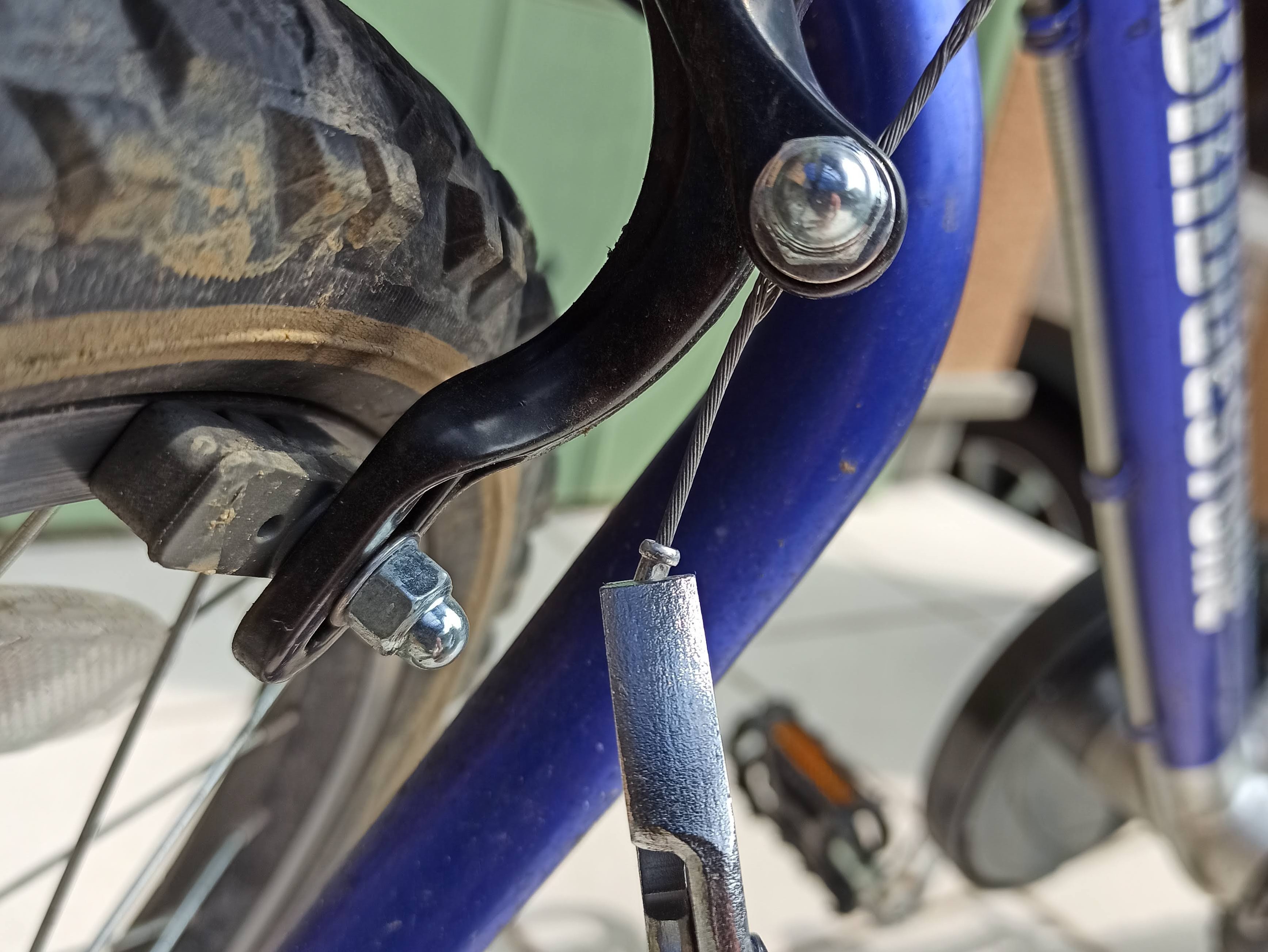

まずは前輪側から。ワイヤーエンドキャップをプライヤーで引張り抜きます。

ワイヤーエンドキャップをプライヤーで引っ張る

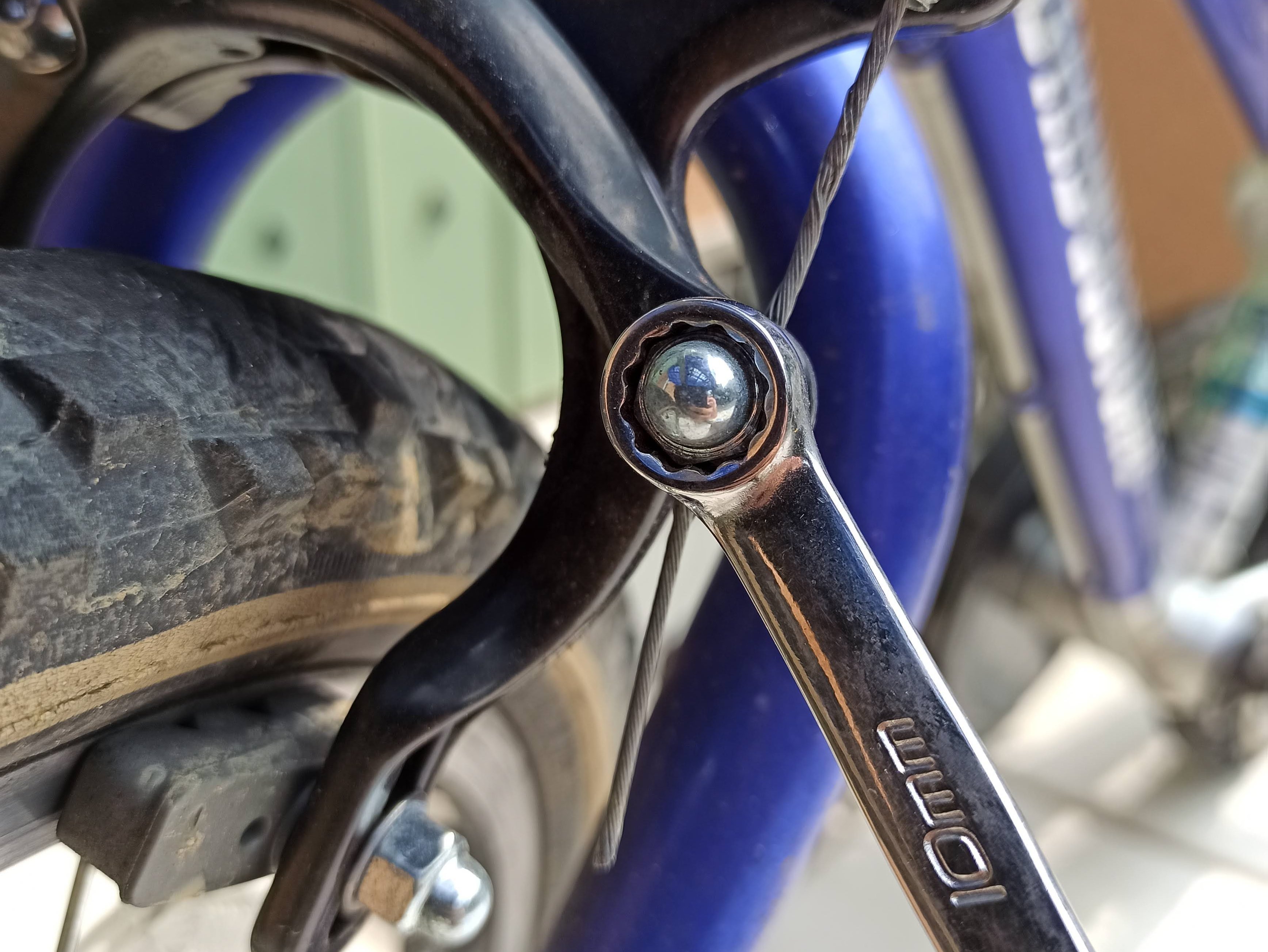

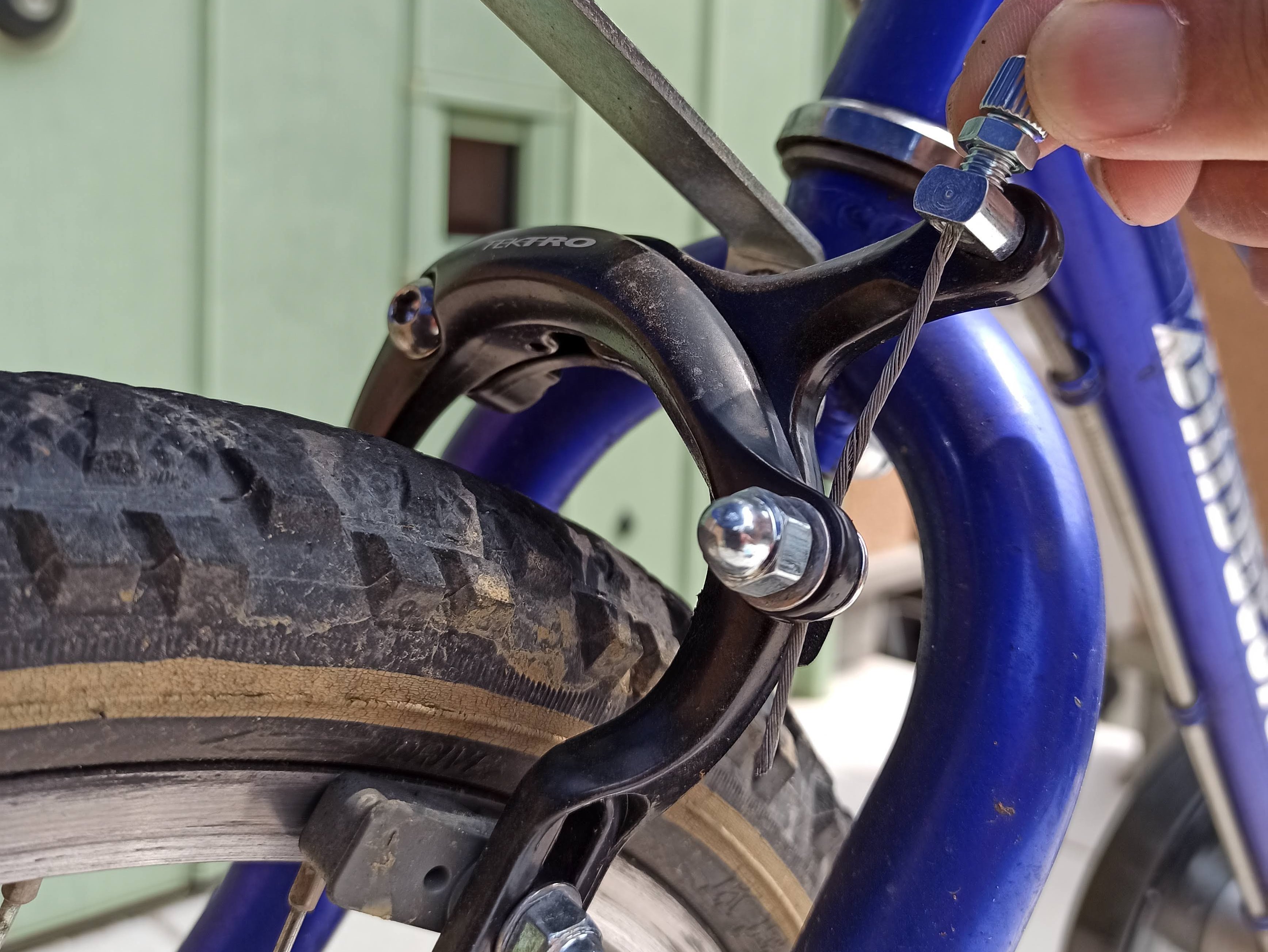

10mmのレンチでワイヤーを固定しているナットを弛めます。

ナットを締める

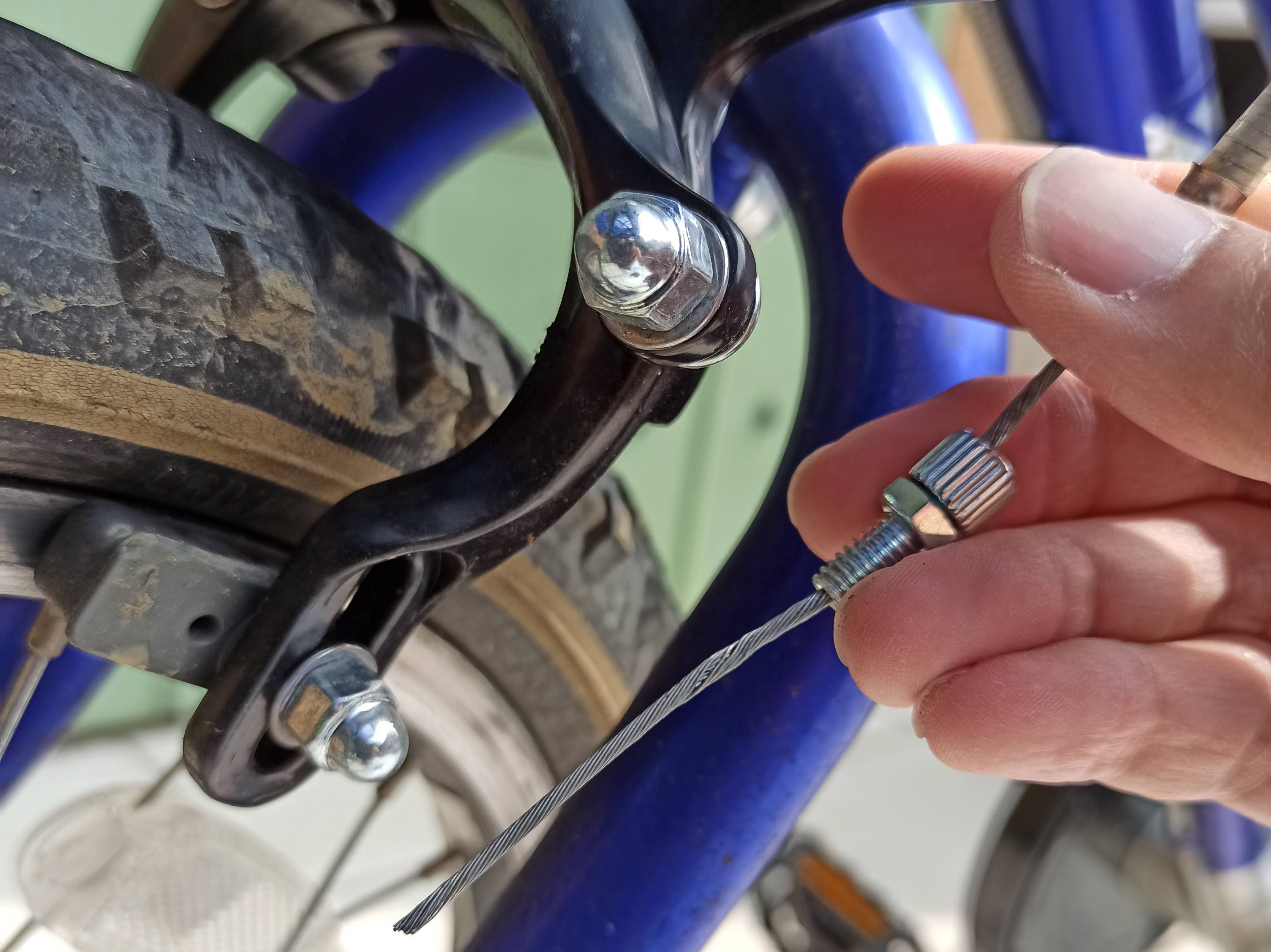

テンション調整ボルトを弛めて抜きます。

テンション調整ボルトを弛める

これでワイヤーがブレーキ本体から抜けます。

テンション調整ボルトを抜く

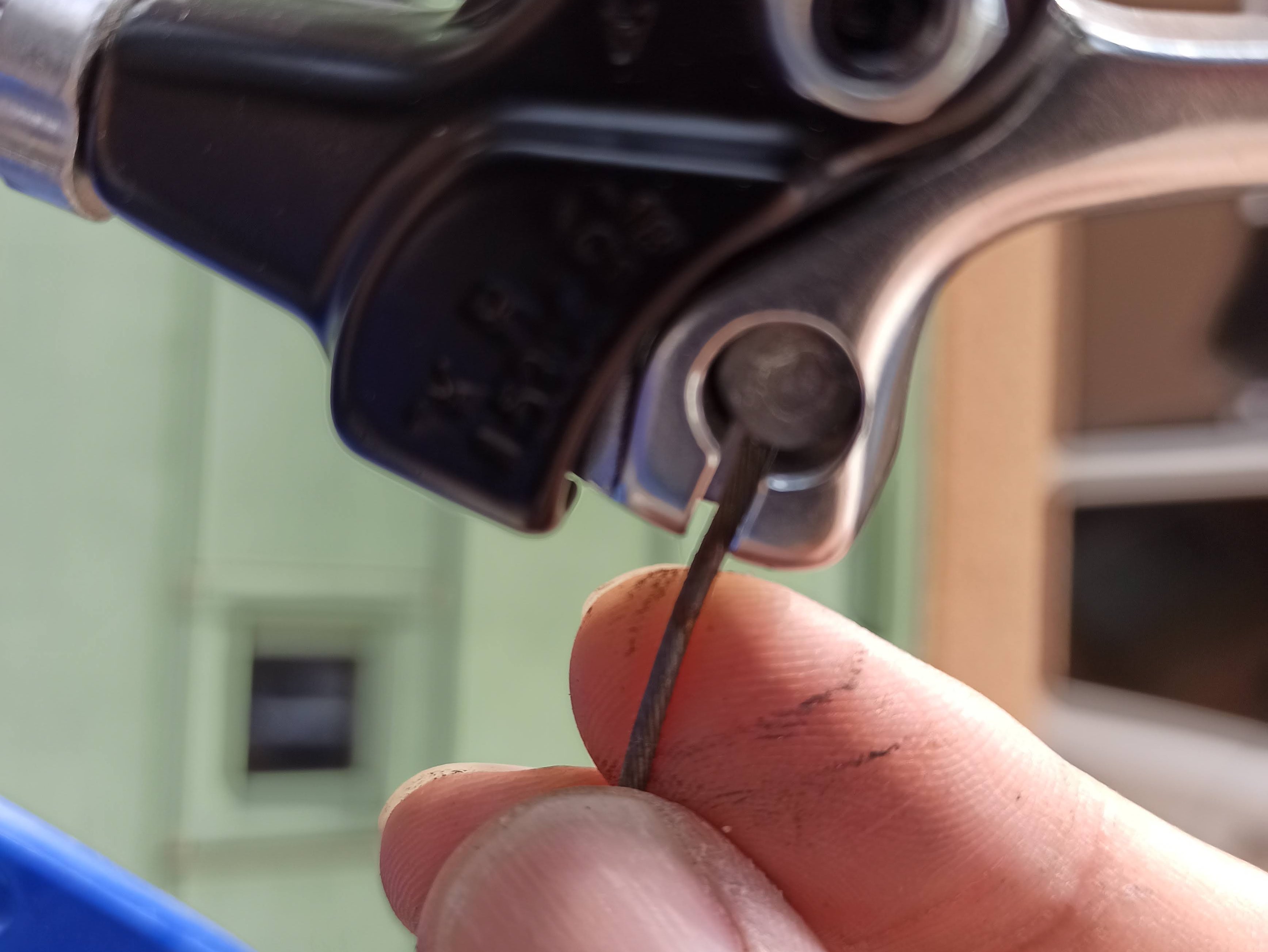

テンションが無くなったのでブレーキレバーを引くと裏側にタイコが見えます。ワイヤーを溝に沿わせてタイコを外します。これでアウターケーブル、ワイヤー共に外れました。

ブレーキレバーからタイコを外す

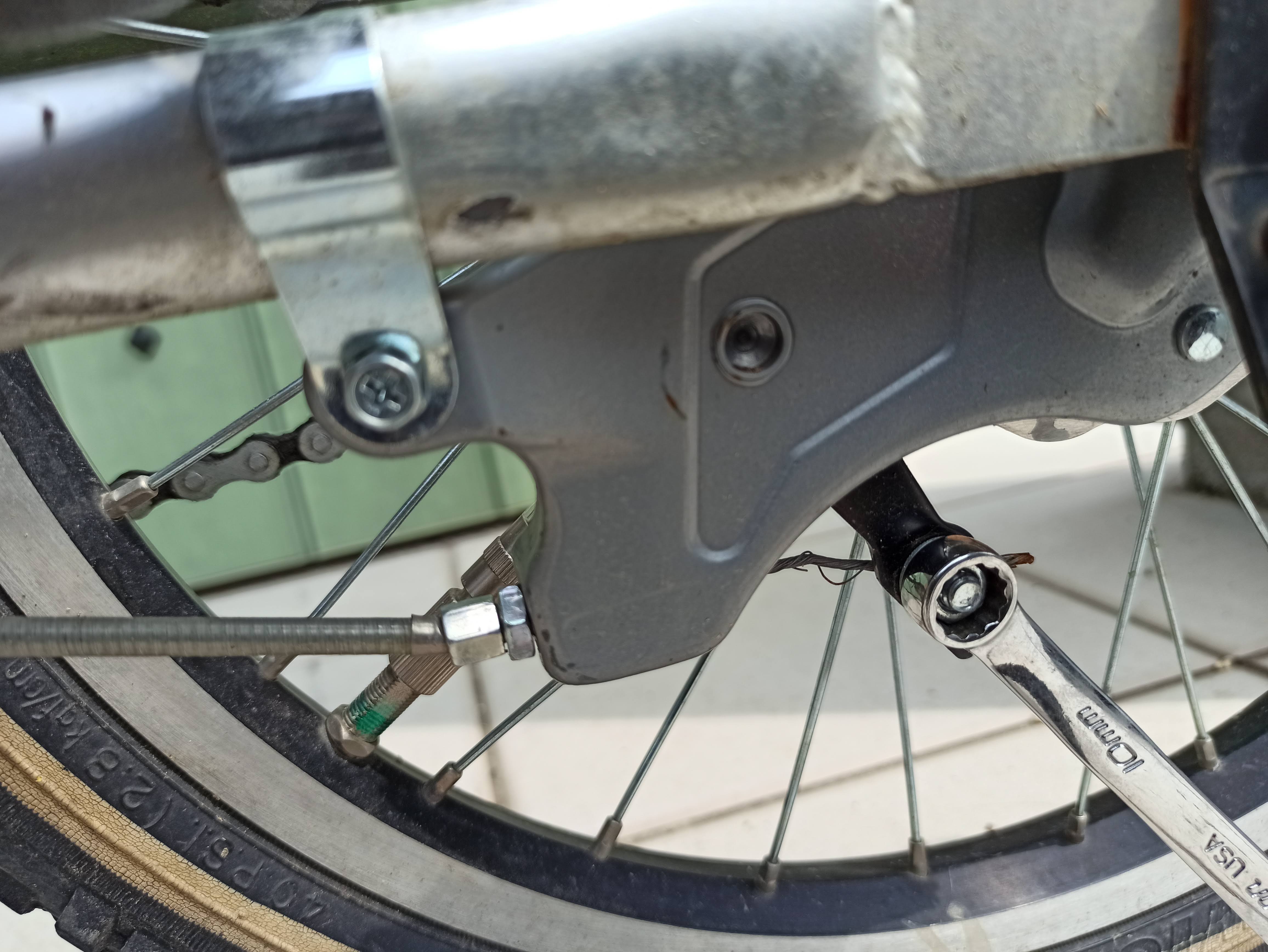

後輪側も同じようにワイヤー固定ボルトを弛めてブレーキケーブルを抜きます。この自転車はメタルリンクブレーキに改造していますが、バンドブレーキ、サーボブレーキでも同じです。

ブレーキ本体からワイヤーを外す

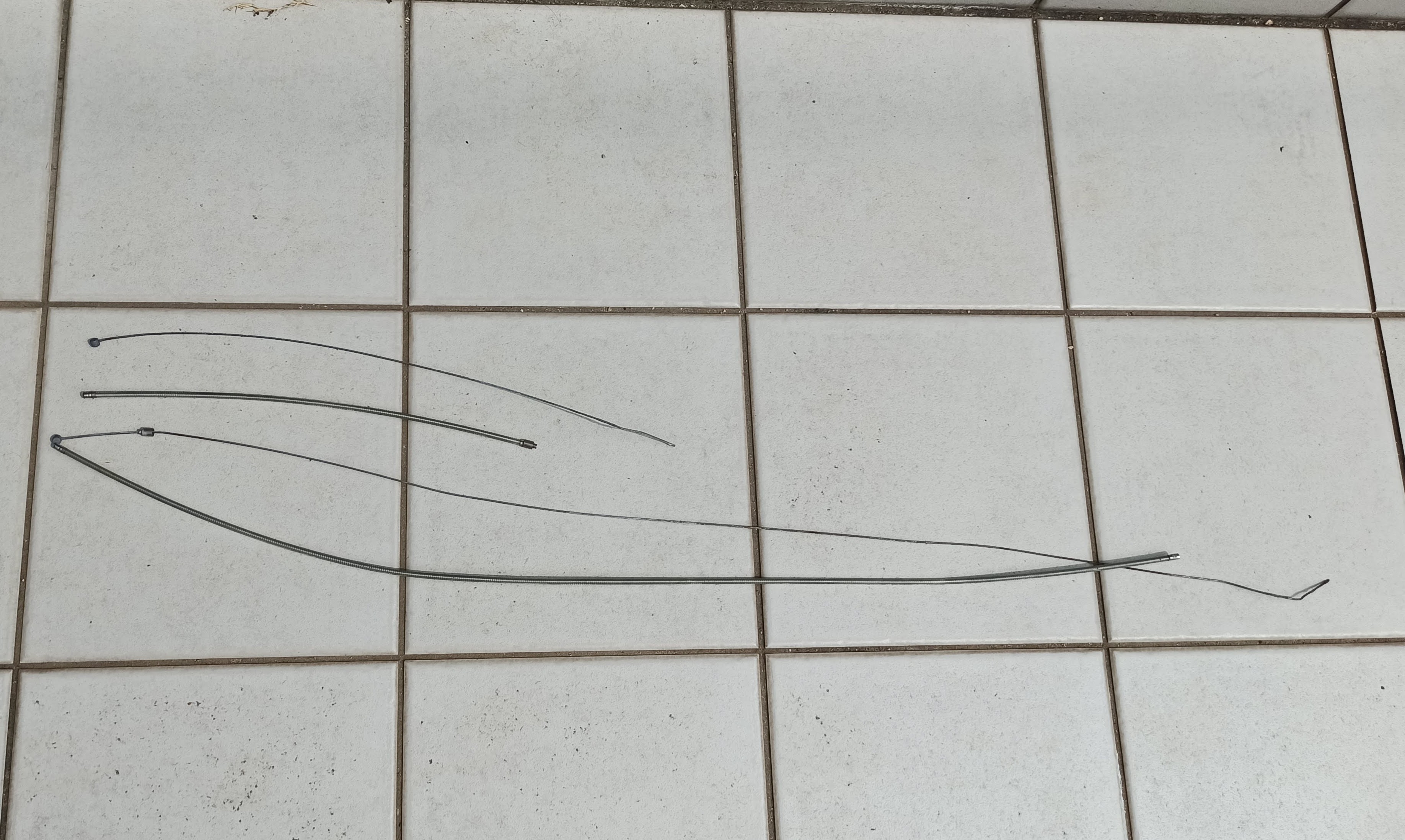

抜いたアウターケーブルとワイヤーです。新しいケーブルの長さを合わせるために置いておきます。

外したワイヤー

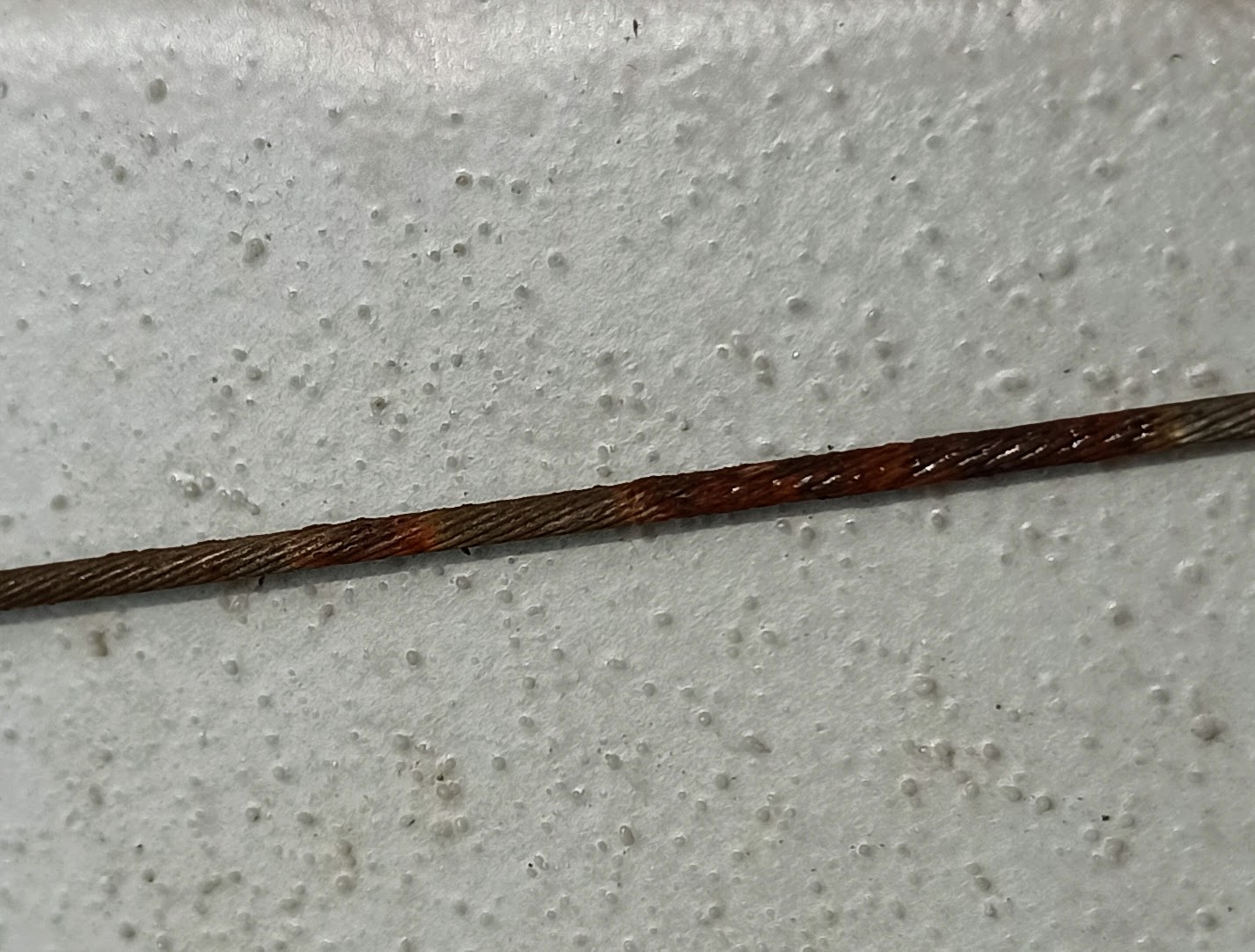

ワイヤーは結構サビがありました。

ワイヤーの錆

新しいブレーキケーブルの準備

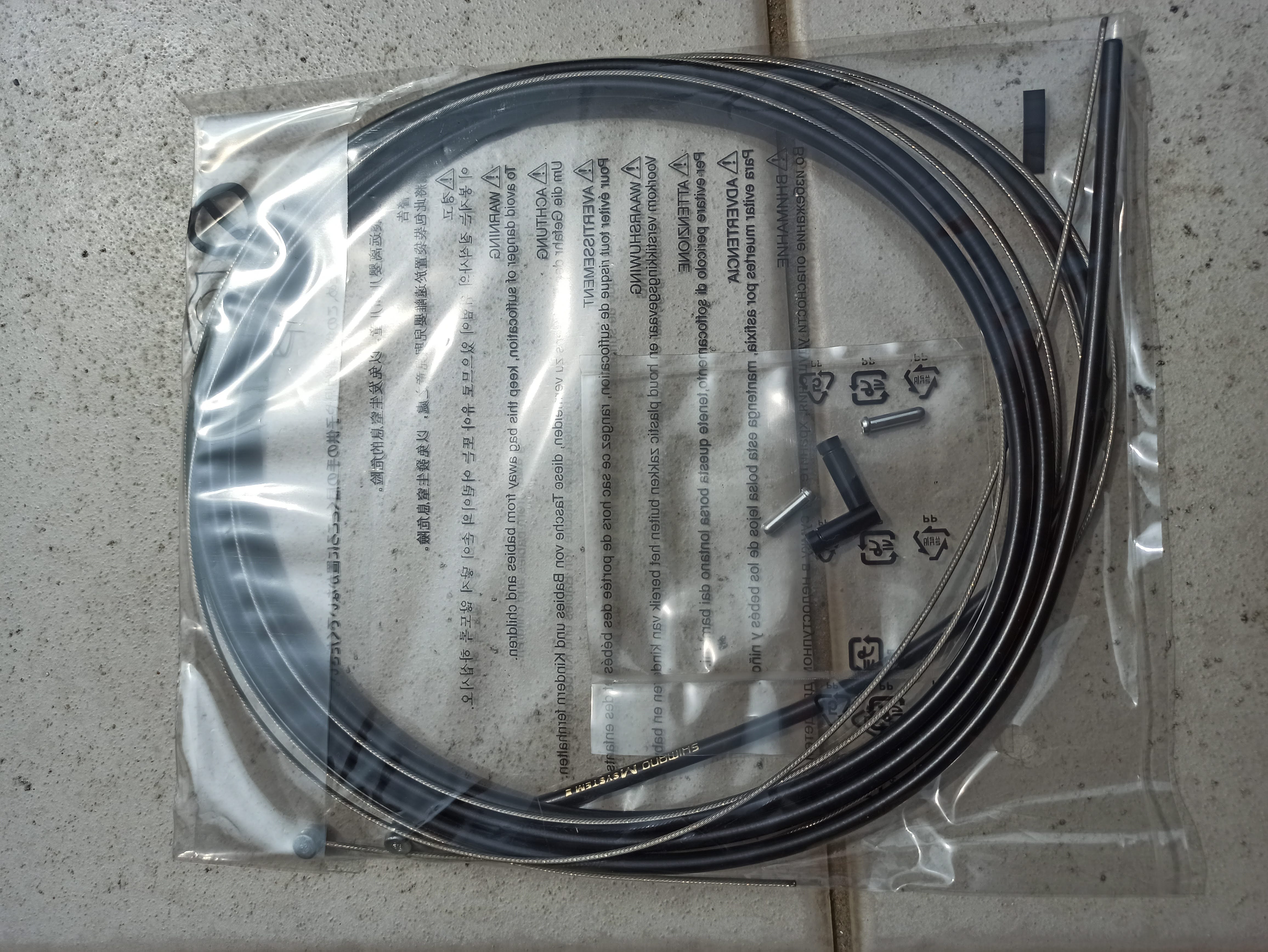

ブレーキケーブルセットの中身です。

ブレーキケーブルセット

アウターケーブルをカットし長さを外したケーブルと同じ長さに揃えます。

アウターケーブルをカット

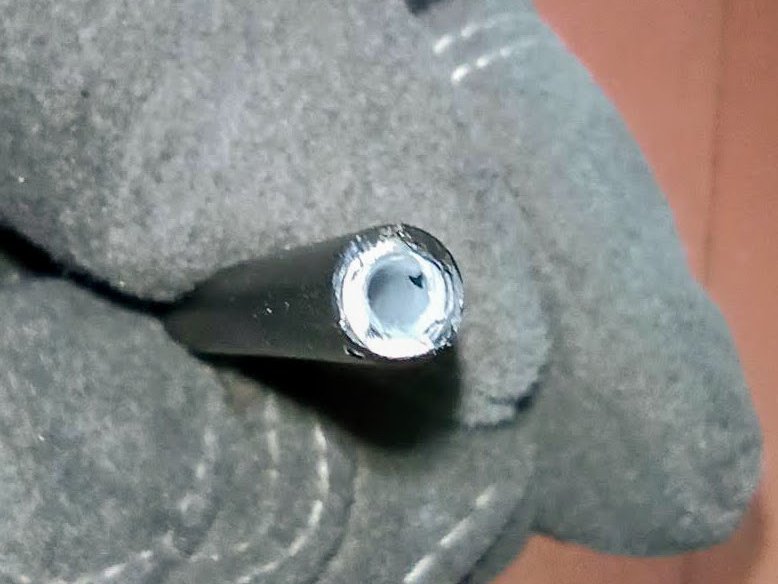

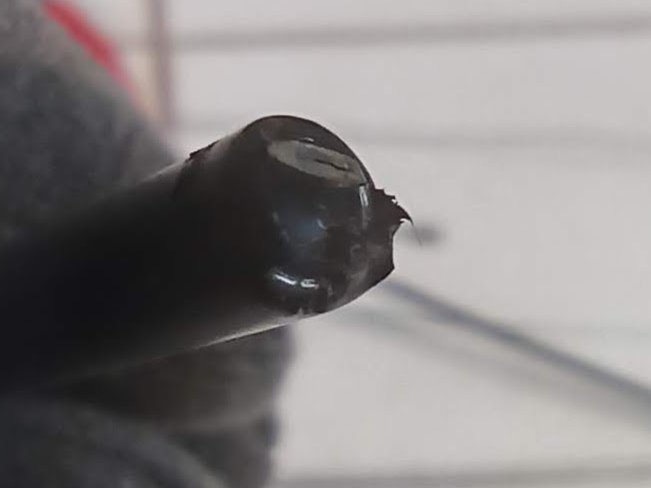

アウターケーブルを切るとこのように切り口が潰れてしまいます。

カット断面

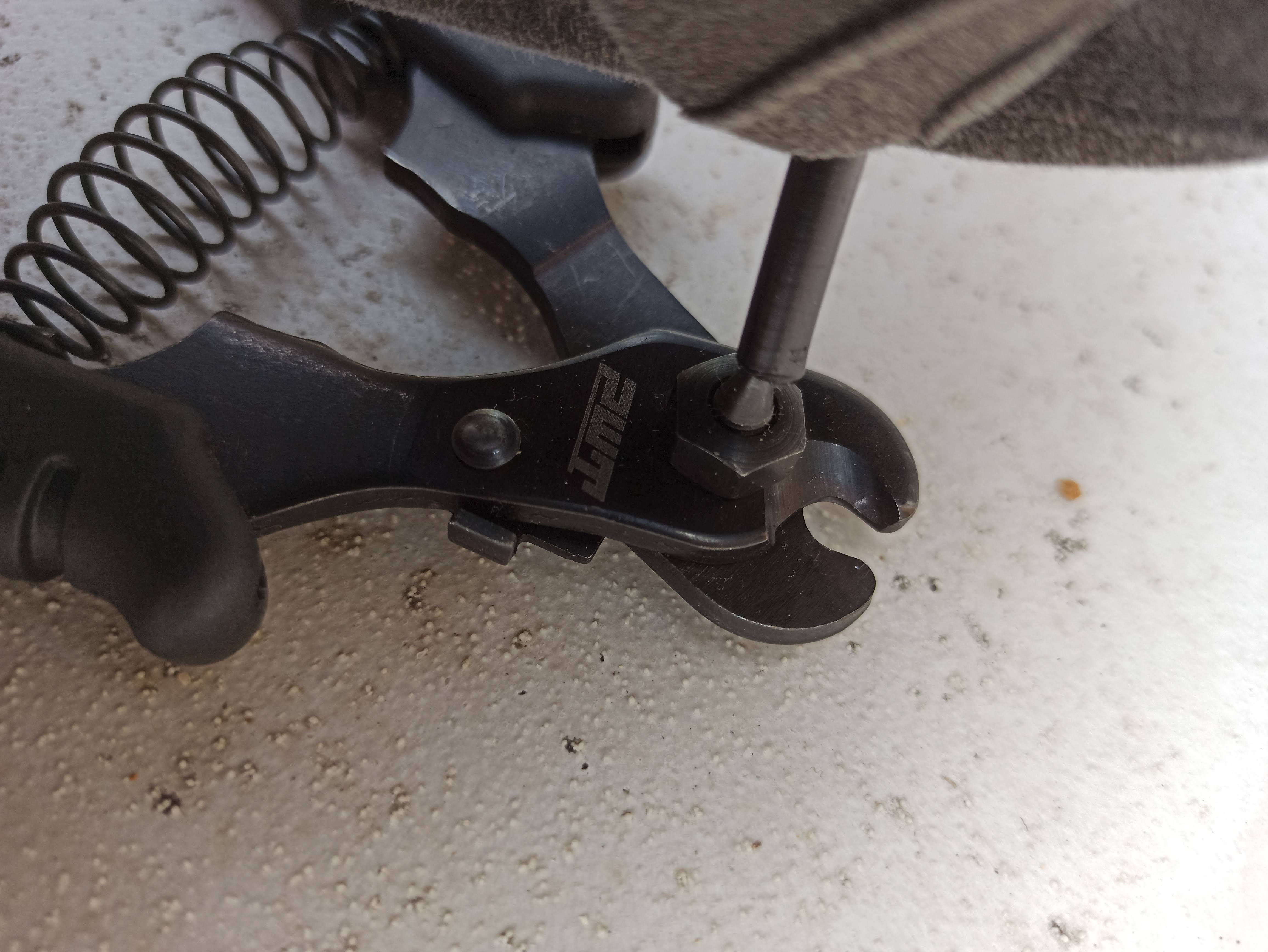

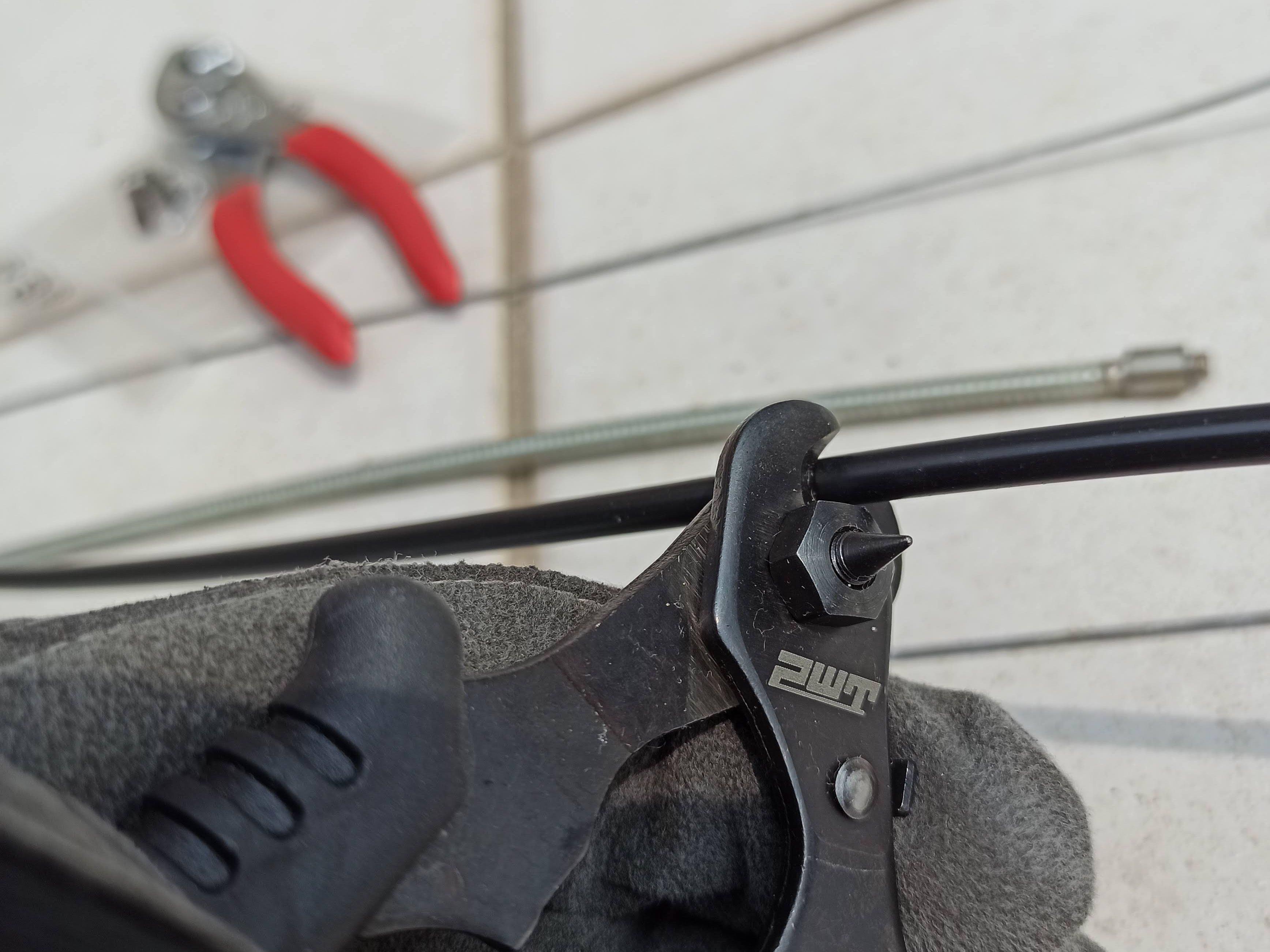

このケーブルカッターはPWTの自転車用で、切り口をグリグリ広げることができるよう側面にキリが付いていて便利です。

PWTのケーブルカッター きりでブレーキケーブルの断面を整える

グリグリして穴が広がりました。切り口がギザギザなので棒ヤスリで平に仕上げるのが良いのですが、いつも面倒なのでこの程度で満足してしまいます。

断面の穴を整えた

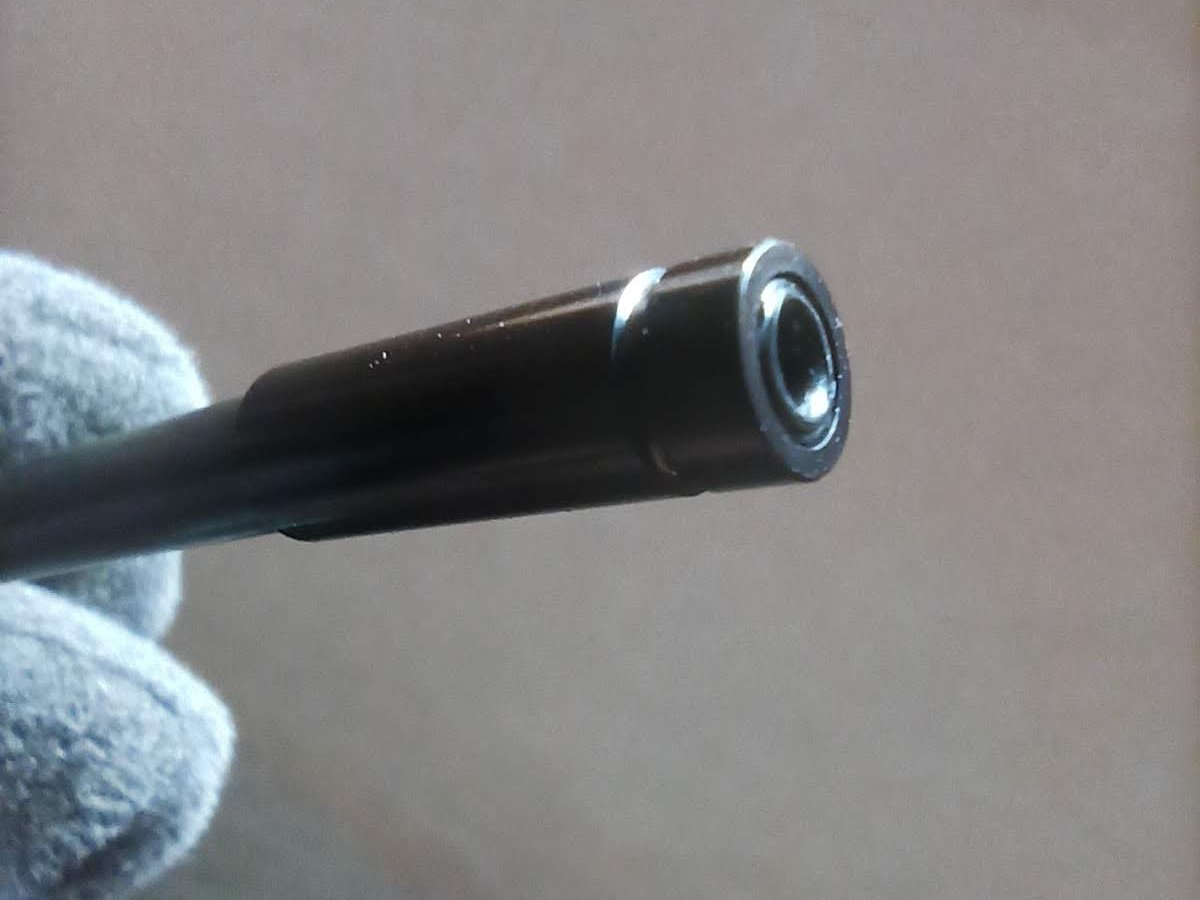

キャップを付けてアウターは完成です。アウターケーブルは長いのが1本入っているので前後2本を作ります。

エンドキャップを付けた

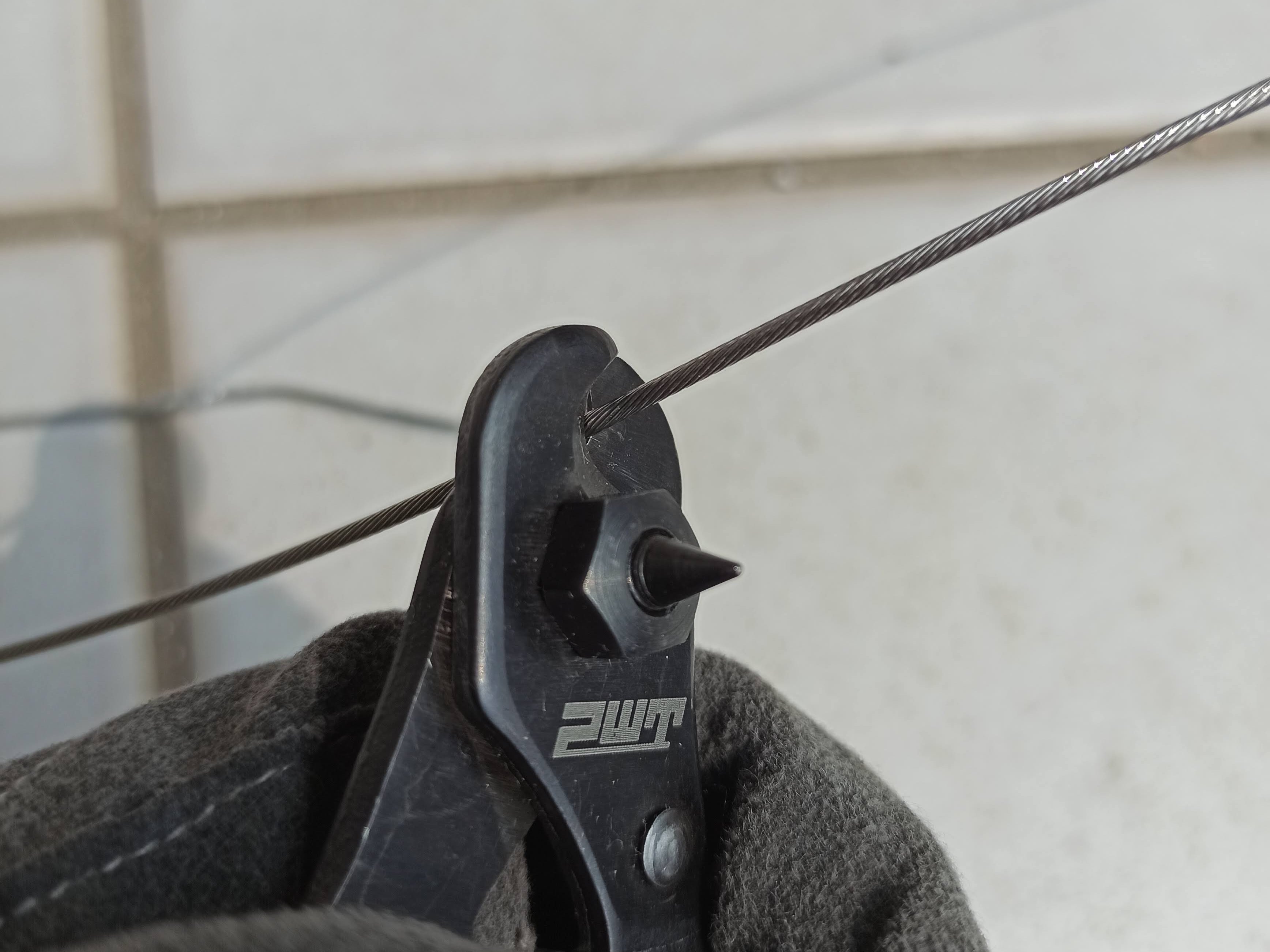

ワイヤーも同じようにカットして長さを揃えます。

ワイヤーをカットする

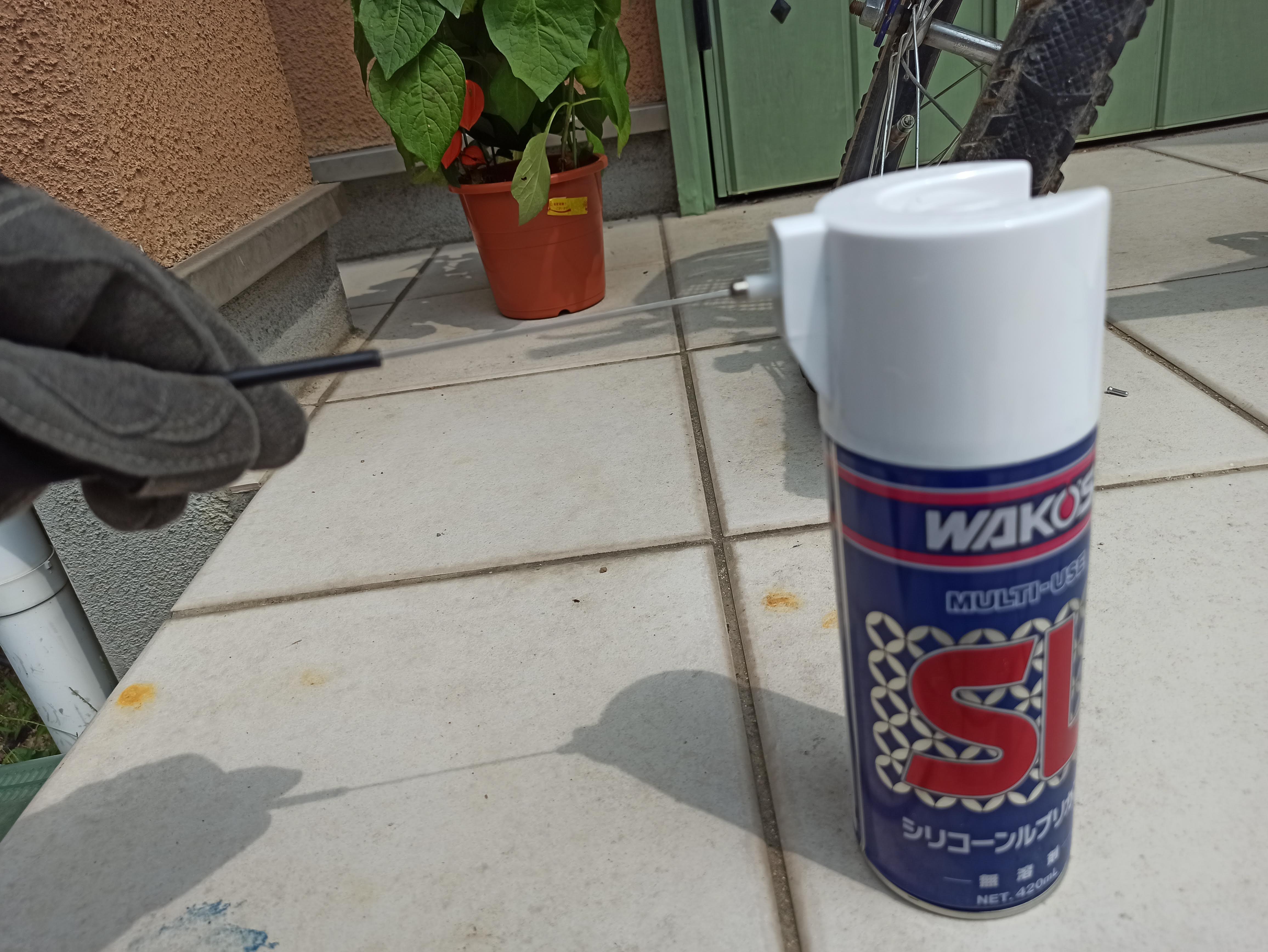

始めからグリスが封入されているアウターケーブルもありますが、これはグリス無しのようなのでいちおうシリコンオイルスプレーを吹いて中を潤滑します。アウターケーブル内側は樹脂なので樹脂を侵さないシリコンオイルが良いと思います。

アウターケーブル内部にシリコンスプレーを吹く

ブレーキケーブルの取り付け

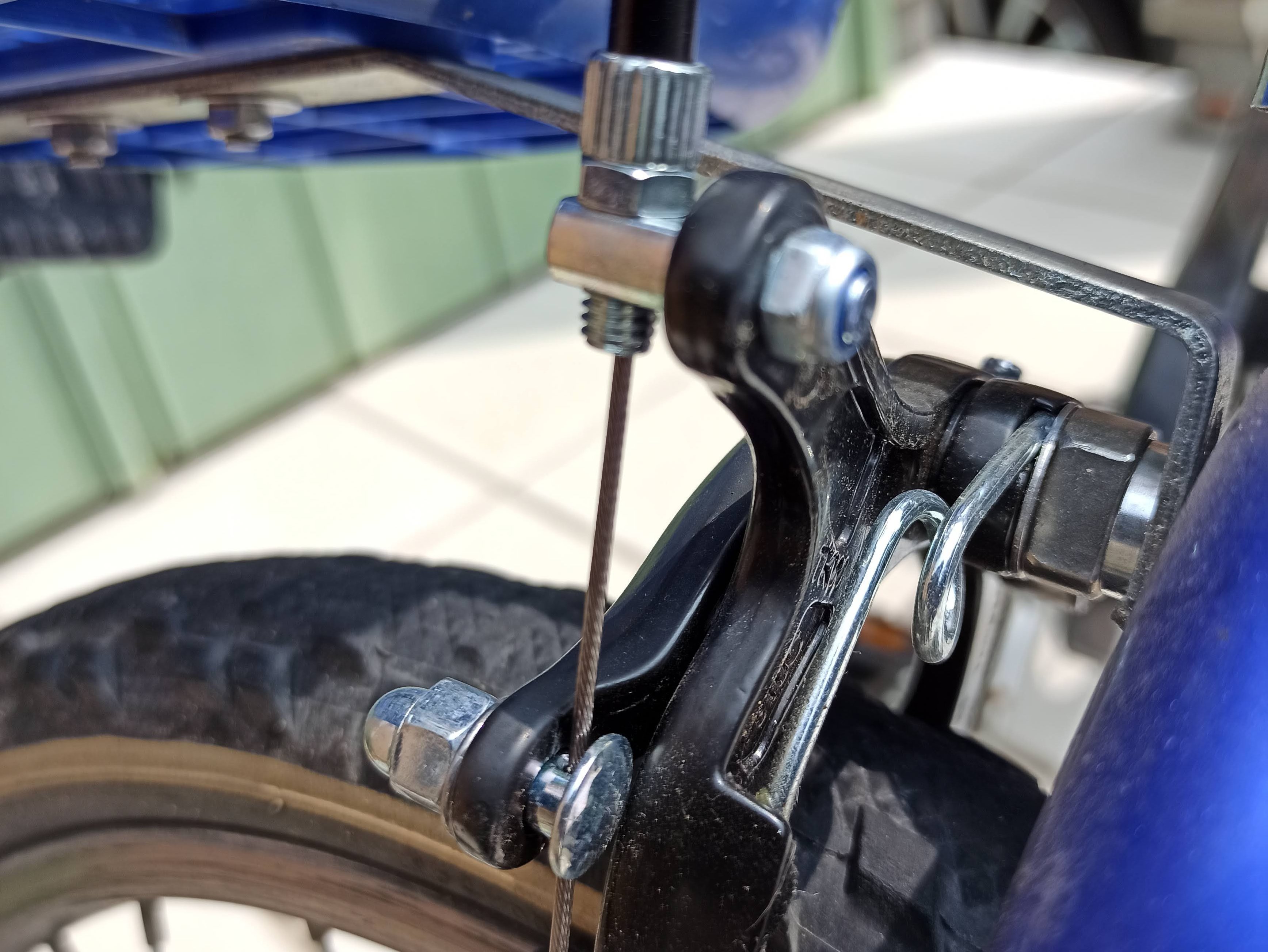

前輪ブレーキのレバー側タイコを入れて、ブレーキ本体側にワイヤーを通します。

前輪ブレーキにワイヤーを通す

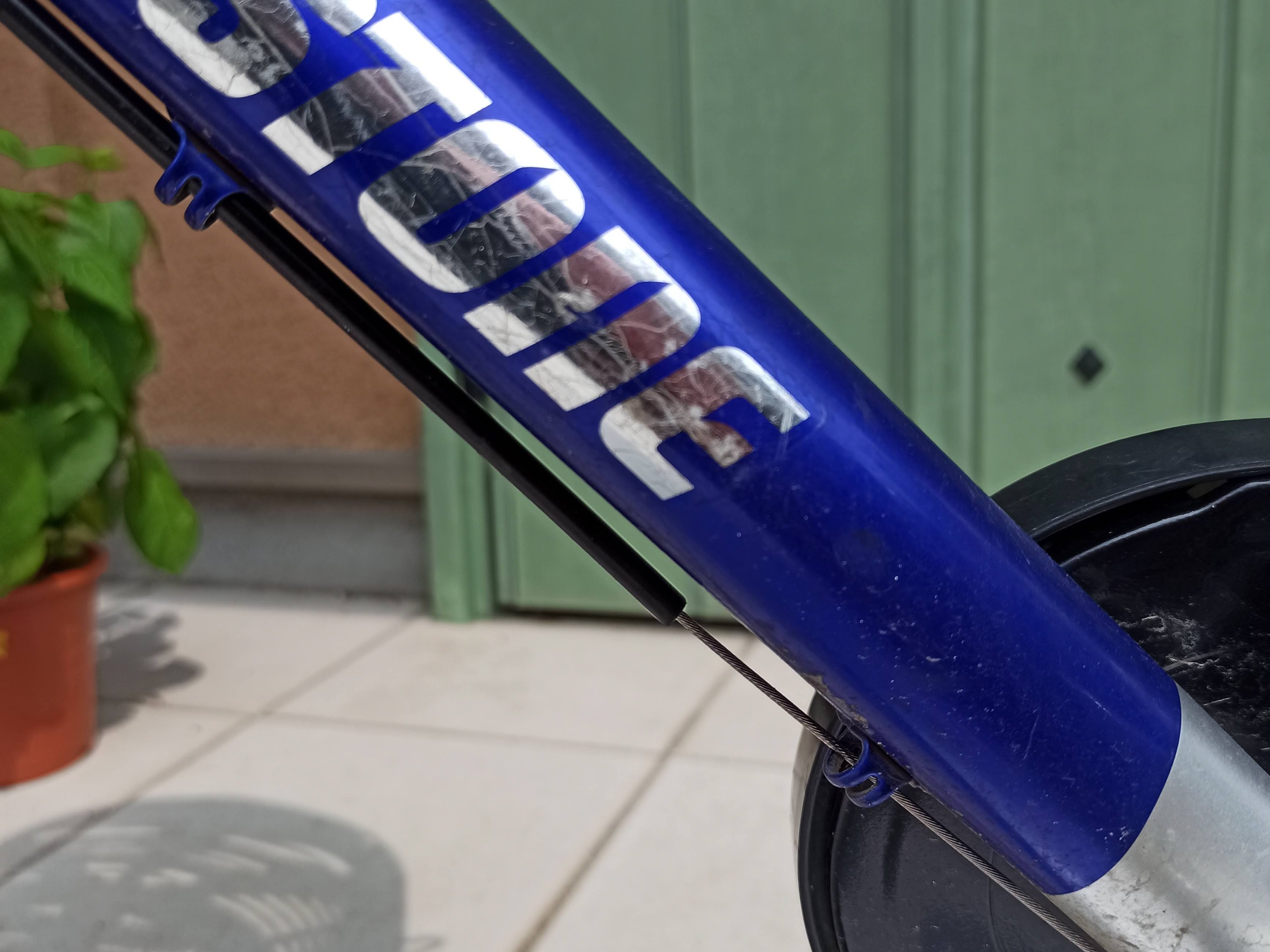

後輪側もレバーのタイコを入れたらケーブルをフレームに通していき、、、

フレームにワイヤーを通す

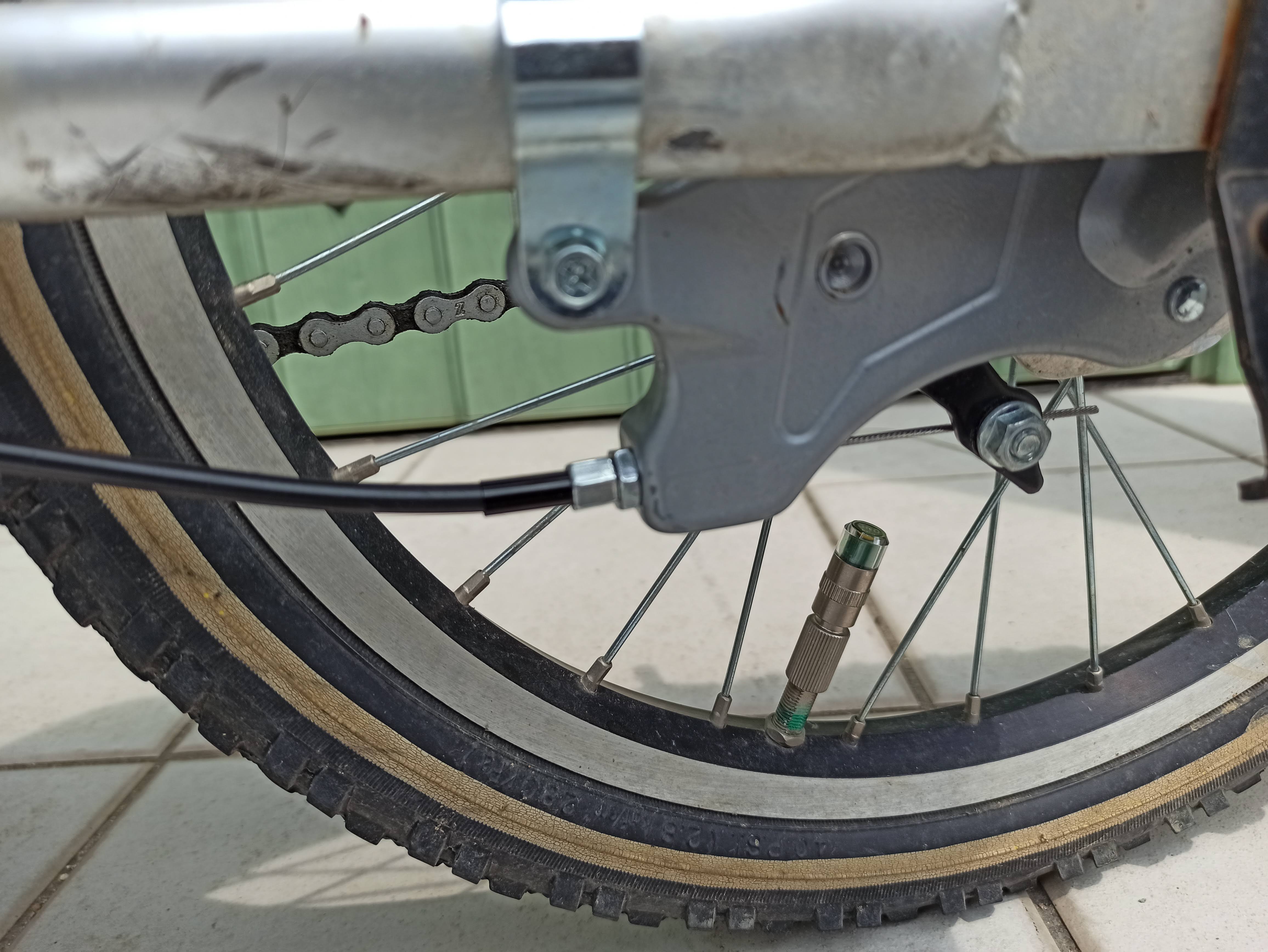

ブレーキ本体側にワイヤーを固定します。

後輪ブレーキにワイヤーを通す

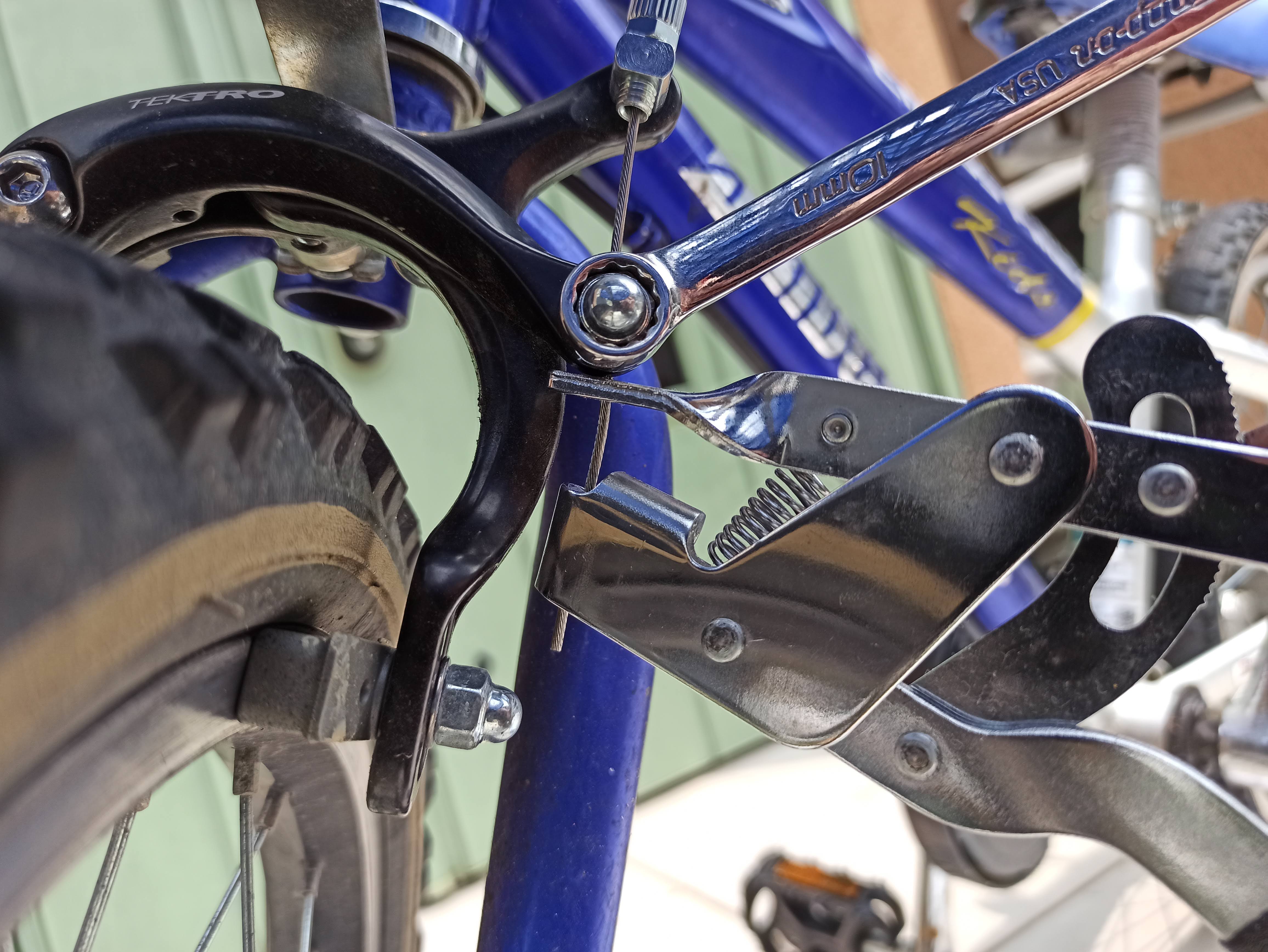

ワイヤーを通したらテンション調整です。キャリパーをある程度閉じてプライヤーでワイヤーを引っ張りながらナットを固定すれば良いのですが、一人でやろうとすると手が3本欲しくなって大変です。このワイヤーテンショナーがあるとワイヤーを引っ張ったまま固定できるので何かと重宝します。

前輪ブレーキのワイヤーにテンションをかけてボルトを締める

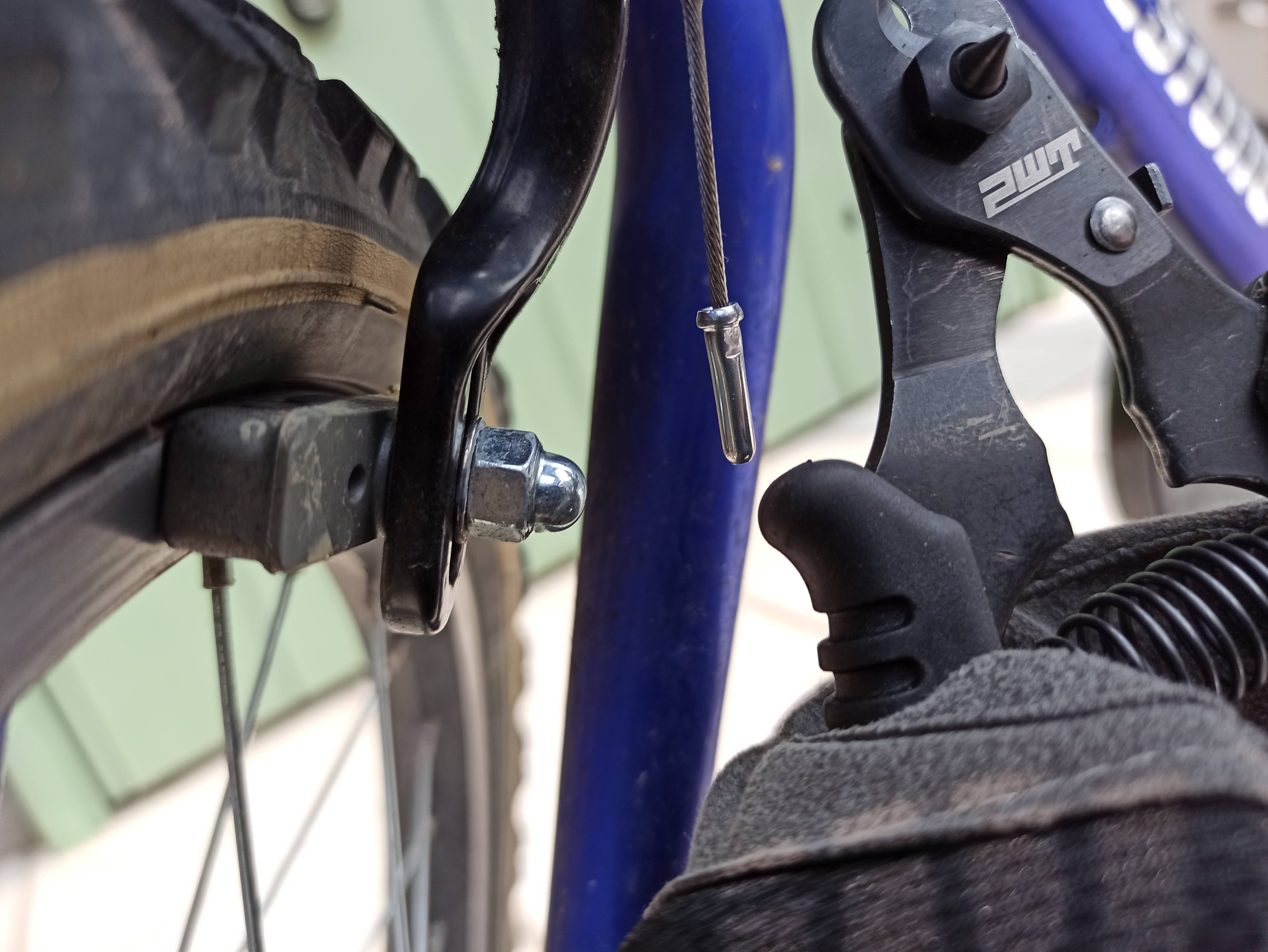

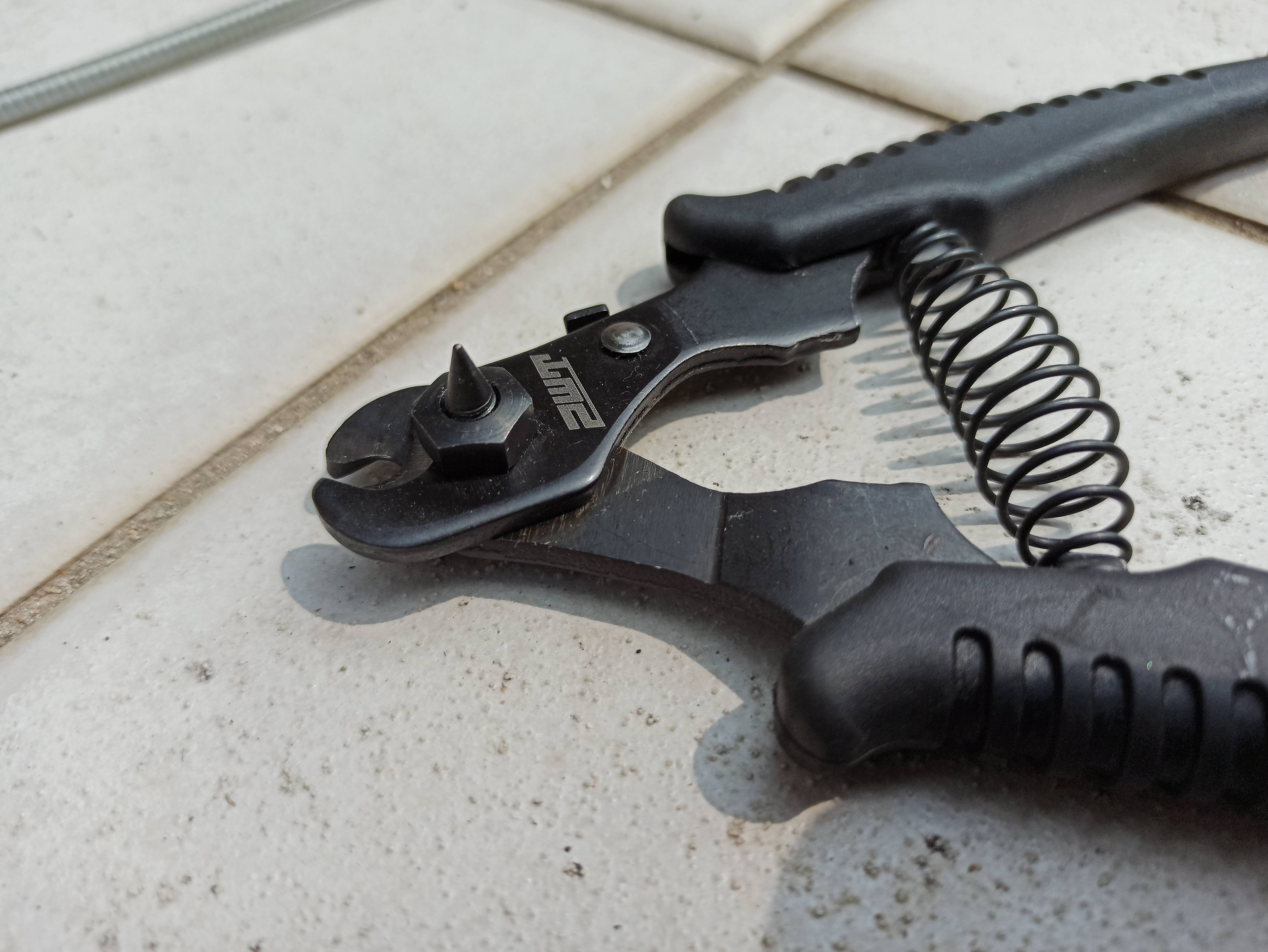

最後にワイヤーエンドキャップを取り付けて完成です。自転車専用のケーブルカッターにはハンドル側にエンドキャップ潰しまで付いています。1個でカット、キリ、エンドキャップ潰しと3つの機能が付いているのでやはり自転車専用工具はそれなりに工夫されていて使いやすいです。

PWTブレーキカッター

後輪側もテンション調整、エンドキャップ取り付けて完成です。

完成!

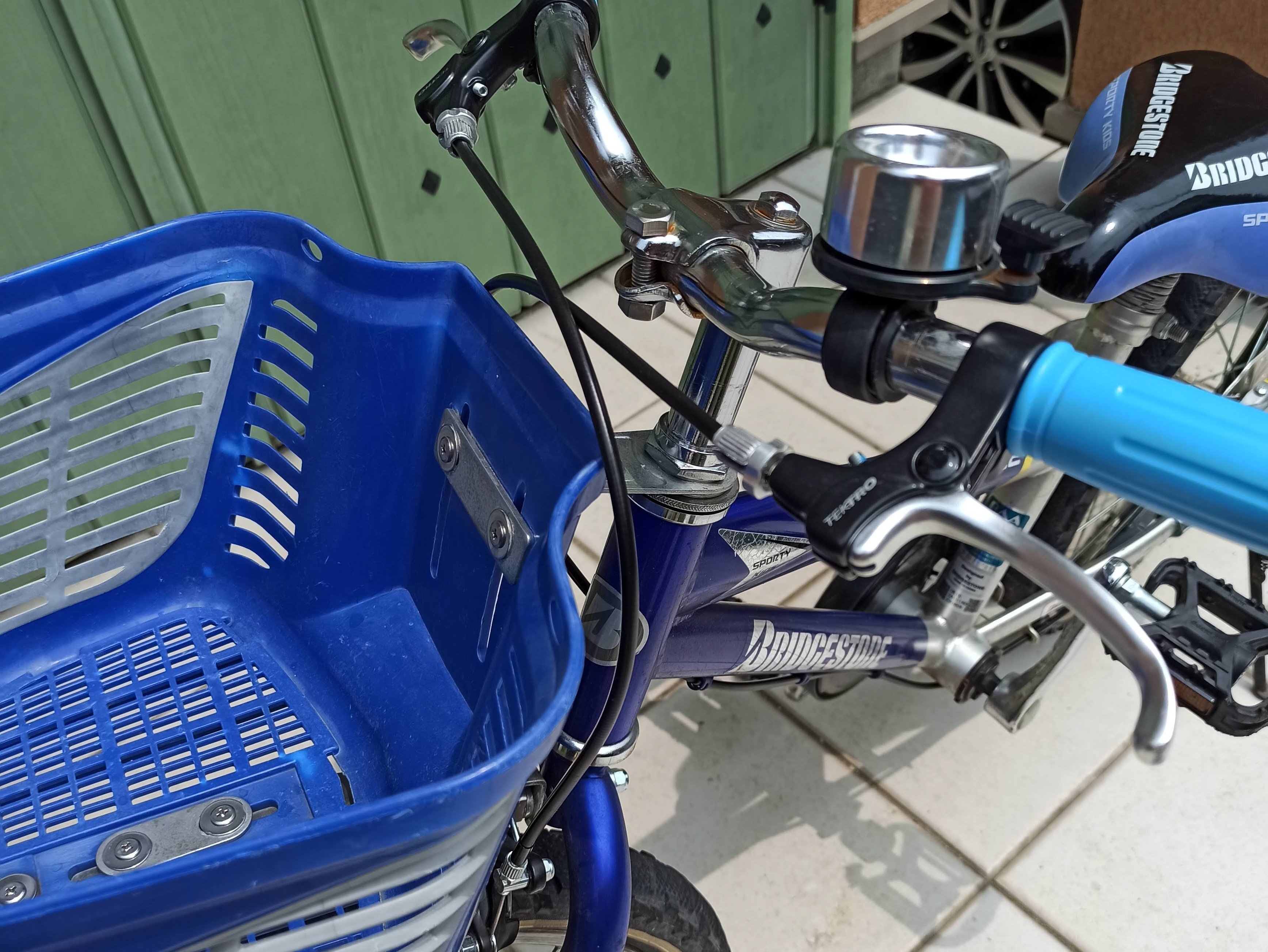

ハンドルまわりです。もう少しケーブルを短くしても良かったかも。

ワイヤーエンドキャップをかしめた

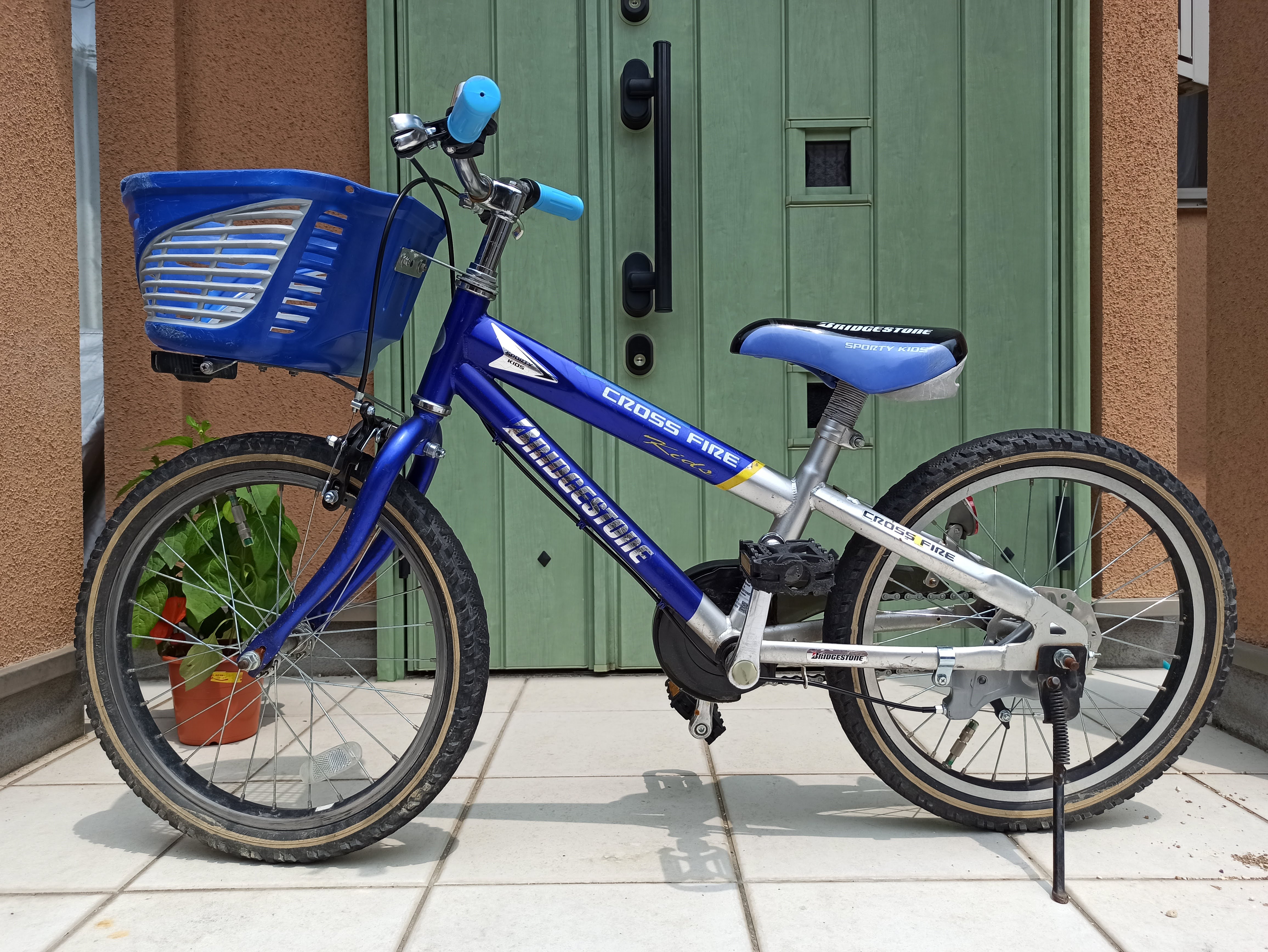

全体です。黒だとグレーより引き締まった感じになるので交換後の方が好みです。

ブレーキケーブル交換後のクロスファイヤーキッズ
